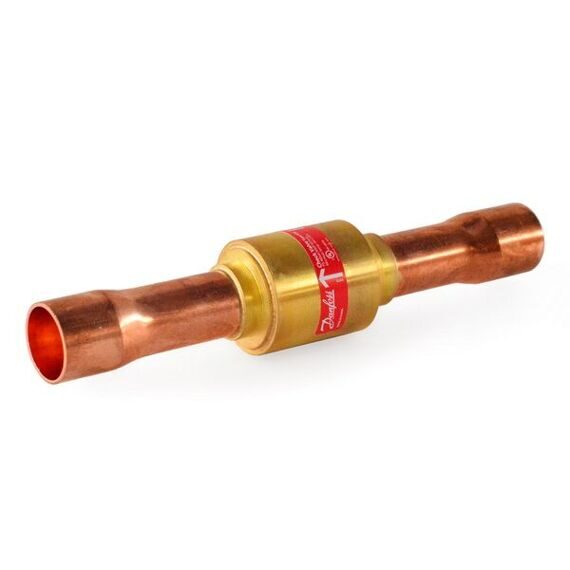

Обратный клапан NRV
https://coppertubes.kz/magazin/product/obratnyj-klapan-nrv
Артикул: 472
Нет в наличии
Цена по запросу
Описание
Обратные клапаны NRV устанавливаются в жидкостных линиях, линиях всасывания и в трубопроводах горячего газа холодильных установок и систем кондиционирования воздуха, работающих на фторсодержащих хладагентах. Клапаны гарантируют движение потока хладагента только в заданном направлении и предотвращают обратную конденсацию хладагента (например, из теплых участков холодильного контура в холодный испаритель). Клапаны NRV имеют встроенный демпфирующий поршень, позволяющий устанавливать клапан в линиях с пульсацией давления, например, в линии нагнетания за компрессором.
Применение
Традиционные холодильные установки, тепловые насосы, кондиционеры, охладители жидкости (чиллеры), транспортные рефрижераторы, сертифицированы по стандарту UL.
Преимущества
- Работают со всеми фторсодержащими хладагентами
- Исключают проблемы с резонансными колебаниями, возникающие в холодильных установках при неполной нагрузке
- Увеличенные штуцеры обеспечивают гибкость применения
- Исключают обратную конденсацию из более теплых участков холодильного контура в холодные
- Гарантируют правильное направление потока хладагента
NRV - Обратные клапаны
|
Тип клапана |
Модификация |
Штуцеры |
Перепад давления на клапане ?р, бар 1) |
Пропускная способность kv 2), м3/ч |
Макс. рабочее давление |
||||
|
дюймы |
мм |
||||||||
|
Размер |
Кодовый номер |
Размер |
Кодовый номер |
||||||
|
NRV 6 |
Прямо- точный |
Под отбор товку |
1/4 |
020-1040 |
6 |
020-1040 |
0,07 |
0,56 |
46 бар |
|
NRV 10 |
3/8 |
020-1041 |
10 |
020-1041 |
1,43 |
||||
|
NRV 12 |
1/2 |
020-1042 |
12 |
020-1042 |
0,05 |
2,05 |
|||
|
NRV 16 |
5/8 |
020-1043 |
16 |
020-1043 |
3,60 |
||||
|
NRV 19 |
3/4 |
020-1044 |
19 |
020-1044 |
5,50 |
||||
|
NRV 6s |
Под пайку ODF |
1/4 |
020-1010 |
6 |
020-1014 |
0,07 |
0,56 |
||
|
NRV 6s 3) |
3/8 |
020-1057 |
10 |
020-1050 |
|||||
|
NRV 10s |
3/8 |
020-1011 |
10 |
020-1015 |
0,07 |
1,43 |
|||
|
NRV 10s 3) |
1/2 |
020-1058 |
12 |
020-1051 |
0,07 |
||||
|
NRV 12s |
1/2 |
020-1012 |
12 |
020-1016 |
0,05 |
2,05 |
|||
|
NRV 12s 3) |
5/8 |
020-1052 |
16 |
020-1052 |
0,05 |
||||
|
NRV 16s |
5/8 |
020-1018 |
16 |
020-1018 |
0,05 |
3,60 |
|||
|
NRV 16s 3) |
- |
- |
18 |
020-1053 |
0,05 |
||||
|
NRV 16s 3) |
3/4 |
020-1059 |
19 |
020-1059 |
0,05 |
||||
|
NRV 19s |
- |
- |
18 |
020-1017 |
0,05 |
5,50 |
|||
|
NRV 19s |
3/4 |
020-1019 |
19 |
020-1019 |
0,05 |
||||
|
NRV 19s 3) |
7/8 |
020-1054 |
22 |
020-1054 |
0,05 |
||||
|
NRV 22s |
Угловой |
7/8 |
020-1020 |
22 |
020-1020 |
0,04 |
8,50 |
||
|
NRV 22s 3) |
1/8 |
020-1060 |
28 |
020-1055 |
0,04 |
||||
|
NRV 28s |
1 1/8 |
020-1021 |
28 |
020-1025 |
0,04 |
19,00 |
|||
|
NRV 28s 3) |
1 3/8 |
020-1056 |
35 |
020-1056 |
0,04 |
||||
|
NRV 35s |
1 3/8 |
020-1026 |
35 |
020-1026 |
0,04 |
29,00 |
|||
|
NRV 35s 3) |
1 5/8 |
020-1061 |
42 |
020-1027 |
0,04 |
||||
1) ?р - минимальный перепад давления, при котором клапан полностью открыт.
В линии нагнетания, идущей от компрессоров, соединенных параллельно,
устанавливается клапан NRVH с более сильной пружиной.
2) Пропускная способность kv характеризует расход воды в м3/ч при перепаде
давления на клапане 1 бар и плотности воды р = 1000 кг/м3.
3) С увеличенными штуцерами.
